Les entreprises qui voudraient commander ces prises - fiches ou adaptateurs





 .



Prises  et fiches CEI



Les prises et fiches CEI sont construites selon la norme IEC 309 (EN 60309). Elles présentent l'avantage d'être identiques dans n'importe quel pays.

La couleur de la prise ou de la fiche dépend directement de sa tension nominale:

très basse tension

> 50 V


violet 24 V 50/60 Hz
20 à 25 V

blanc 42 V 50/60 Hz
40 à 50 V
vert  :

24 - 42 V
100 - 200 Hz

40 - 50 V
401 - 500 Hz

basse tension

< 50 V

jaune : 110 V

110   et 130 V

bleu 230 V
200 - 250 V

rouge 400 V
380 -415 V
noir 500 V
480 - 500 V

note :  les prises 24 V violetttes n'ont pas d'ergot.

La position du contact de protection est donnée par une position horaire (voir détail des érgots) . Elle dépend de la tension de la prise et du nombre de pôles de ces prises :

42 V 50/60 Hz 24 / 42 V référence horaire 110 V 230 V 400 V 500 V
    3 heure     3P + PE
380/440 V

  2P, 3P  ( 24 V) 4 heure

2P + PE
3P + PE / 3P+N+PE


    6 heure   2P + PE 3P + PE / 3P+N+PE
    7 heure       3P + PE / 3P+N+PE
    9 heure   3P + PE / 3P+N+PE 2P + PE
2P (cc)   10 heure
  2P, 3P (42 V) 11 heure
2P, 3P 50/60 Hz   12 heure

Ci-dessous: tableau d'exemples de prises et fiches CEI selon leur IP:

Les intensités normalisées des prises CEI sont 16, 32, 63, 125 A.

Fiches IP 44 Fiches IP 67 prises  IP44 prises  IP44
fixes
16 A ou 32 A IP 44
16 ou 32 A IP 67
16 ou 32 A IP 44
16 ou 32 A IP 67
  63 ou 125 A IP 67
  63 A IP 67
    16 ou 32 A IP 44
16 ou 32 A IP 67
      63 A IP 67

droites protégées à basse tension 50 / 60 Hz

16 ou 32 A IP 44
16 ou 32 A IP 67
16 ou 32 A IP 44
16 ou 32 A IP 67

63 ou 125 A IP 67
  63 ou 125 A IP 67

droites protégées à basse tension 50 / 60 Hz montage rapide

16 A IP 44
16  A IP 67
16 A IP 44
16 A IP 67

coudées à 90 °

16 ou 32 A IP 44
16 ou 32 A IP 67
16 ou 32 A IP 44
16 ou 32 A IP 67

Il existe également toutes sortes d'adaptateurs comme par exemple :




..

détail des ergots des prises :

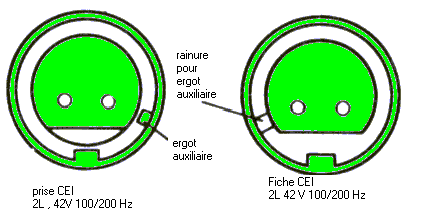

système prise et fiche 42 V: 100 / 200 Hz

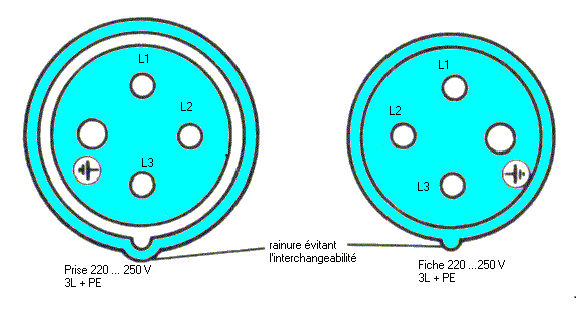

système prise et fiche 220... 250 V  50 / 60 Hz

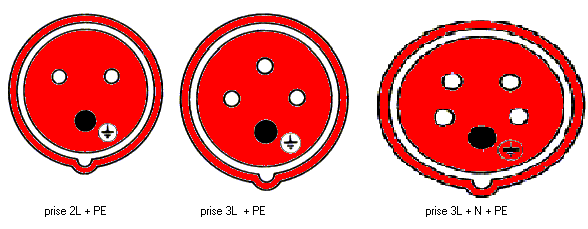

prise basse tension 16 A  (le diamètre change avec l'intensité nominale).


..
