5.2.6.1    Généralités

5.2.6.2    Jonctions dans les canalisations fixes

5.2.6.2.2     Les termes «jonctions» et «connexions» englobent non seulement les jonctions simples, mais aussi les points de dérivation.
    1.    Clarté de l'installation d'un appartement ou local similaire.
    Dans le cas d'un appartement ou d'un local similaire la «clarté de l'installation» sera considérée comme satisfaisante si l'agencement des canalisations permet de comprendre sans trop de peine, sans en posséder le plan et même si elles sont noyées, quel est le schéma des connexions.

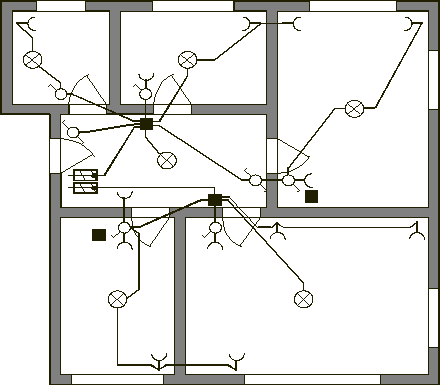

    Lorsqu'un même départ conduit à plusieurs interrupteurs, prises-réseau et emplacements de luminaires, cette clarté est généralement assurée si l'installation comprend un nombre suffisant de boîtes de jonction et si l'on n'effectue pas trop de connexions sur les bornes de raccordement des appareils. Dans les appartements, on devrait éviter de prévoir des dérivations à partir de luminaires car cela peut présenter un risque d'interversion des conducteurs dans l'installation lorsque le luminaire est raccordé par une personne ordinaire. (fig.1à 4)
    2.    Clarté de l'installation dans les autres endroits
    Dans les autres endroits, la «clarté de l'installation» est généralement réalisée étant donné les exigences requises pour la sécurité d'exploitation, ainsi que pour les éventuelles extensions et modifications des installations; d'où la nécessité d'une plus grande subdivision et d'un plus grand nombre de coupe-surintensité et boîtes de jonction.


figure 5.2.6.2.2.2

        Cette installation comprend un nombre suffisant de boîtes de jonction: correct

figure 3 :


        Cette installation comprend un nombre suffisant de boîtes de jonction, qui sont placées derrière les luminaires: admissible


      Si les boîtes de jonction sont logées dans le plafond ou dans les parois de façon à être normalement accessibles, il est possible de connecter plusieurs boîtes de jonction successives: correct
    Légende figure 1 à  4

5.2.6.2.3    Sécurité des jonctions dans les conducteurs neutre et de protection

1.    Jonctions dans le conducteur neutre

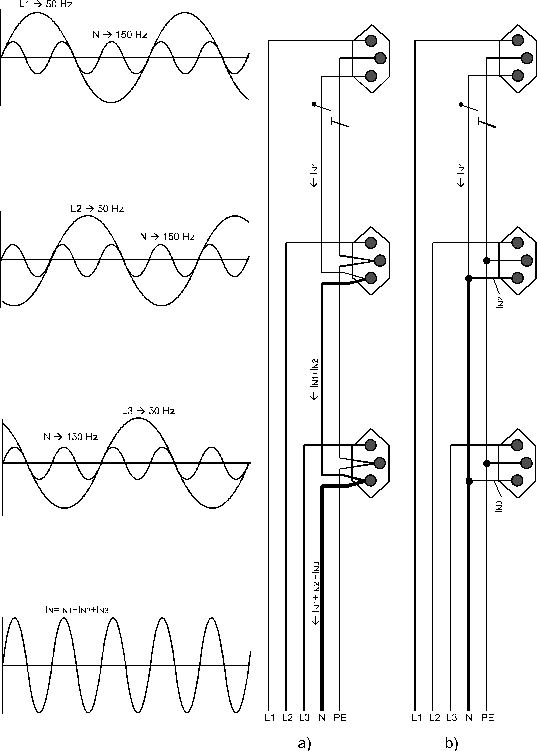

    Lorsque dans des circuits 2LN et 3LN divers récepteurs monophasés (ohmiques, inductifs, capacitifs) sont raccordés entre les différents conducteurs polaires et le conducteur neutre commun, il y a risque de surcharge du conducteur neutre et de ses jonctions. Ce sont particulièrement les contacts neutres de prises-réseau raccordées à des circuits 2LN et 3LN qui sont concernés lorsque des récepteurs LN sont branchés. Par conséquent, il ne faut pas ponter entre eux les contacts neutres des différentes prises.

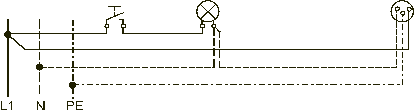

    3.   Si, dans une installation où l'on applique la mise au neutre selon le système TN-C, la ligne d'alimentation d'une prise ou d'un récepteur devant être mis à la terre était raccordée aux bornes du luminaire, il y aurait un risque que le conducteur servant le conducteur de protection soit interrompu ou mal raccordé en cas de montage ou démontage du luminaire. L'installation située en aval pourrait alors mettre en danger les personnes et les choses par l'intermédiaire des luminaires, prises, récepteurs et analogues raccordés au conducteur de protection. Afin d'éviter ce risque, il n'est pas admis de raccorder le conducteur protection de l'installation aval dans le luminaire. Un conducteur de protection séparé est posé pour les prises üderrièreý des luminaires
Le conducteur de protection utilisé uniquement pour des luminaires peut être raccordé à ceux-ci, pour autant que les liaisons remplissent les exigences de sécurité relatives au raccordement des conducteurs neutre et de protection, pour autant que les jonctions satisfassent aux exigences relatives aux Généralités sur les jonctions

5.2.6.2.3.2 et 3Installations sans conducteur de protection séparé

figures 10 à 12 Installations avec conducteur de protection séparé

        conducteur de protection ne passant pas par le luminaire: correct



Légende figures 1 à.12
    1    luminaire, mise à terre obligatoire
    2    point de raccordement LN du luminaire
    3    point de raccordement PE du conducteur de protection
    4    liaison séparée pour conducteur de protection                            retour
