Exemens CERPE - GTI |
exemples de questions
GTI
|
|
.
|
Technique du bâtiment II (GHI) - Systèmes
d’alimentation
|
| Taxinomie : Réponse exacte =
maximum de points Réponse fausse ou incomplète = 0 pt
| 1. (1.1.1.1)
|
Quel est le principe de fonctionnement
d’un générateur synchrone ? |
3 pts |
| |
|
|
| 2. (1.1.1.1) |
Quels sont les 3 critères à
respecter lors d’un mise en parallèle d’une génératrice ? |
3 pts |
| |
|
|
| 3. (1.1.1.1) |
Citer 2 systèmes différents
d’excitation. |
2 pts |
| |
|
|
| 4. (1.1.1.2) |
Quel est l’avantage
d’un générateur asynchrone par rapport au générateur synchrone quant à sa
construction ? |
2 pts |
| |
|
|
| 5. (1.1.1.3) |
Quelles sont les relations qui régissent
le primaire par rapport au secondaire d’un transformateur ? |
2 pts |
| |
|
|
| 6. (1.1.1.3) |
Expliquer le fonctionnement de
l’autorégulation d’un transformateur. |
3 pts |
| |
|
|
| 7. (1.1.1.4) |
Citer les buts d’une
alimentation sans coupure. |
2 pts |
| |
|
|
| 8. (1.1.1.4) |
Quels ont les 2 genres
d’alimentation sans coupure ? |
1 pt |
| |
|
|
| 9. (1.1.1.4) |
A quoi sert le redresseur dans
l’ASC et de quoi est-il composé ? |
2 pts |
|
|
|
| 10. (1.1.1.4) |
Citer les critères permettant
le dimensionnement d’une ASC ? |
2 pts |
|
|
|
| 11. (1.1.1.4) |
Lors d’une mise en
parallèle d’un groupe " Chaleur-force ", à quoi doit-on faire
attention lors d’un déclenchement du réseau et pourquoi ? |
2 pts |
|
|
|
|
|
Technique du bâtiment II (GHI) - Production
d’énergie additive
|
| 12. (1.2.1.1) |
Dans nos régions, quels sont les angles
d’inclinaison des panneaux les plus favorables en fonction des saisons ? |
3 pts |
| |
|
|
| 13. (1.2.1.1) |
Que donnera par année dans nos régions 1
m2 de cellules solaires polycristallines et quel sera le prix approximatif du
kWh ? |
2 pts |
| |
|
|
| 14. (1.2.1.1) |
Pour un onduleur couplé au réseau ayant
une tension d’entrée de 80 à 120 VDC, un courant d’entrée d’environ 30 A
et une puissance de 3 kW, déterminer le nombre de panneaux en série et de chaînes en
parallèle. Caractéristiques des panneaux photovoltaïques :
- tension à vide : 25 V
- tension à mpp : 16,7 V
- courant de fonc.Ichaîne
: 3,0 A
Puissance à STC Pmodule : 50 W
|
2 pts |
| |
|
|
| 15. (1.2.1.1) |
Que représente le point MPP d’un
module photovoltaïque et comment est-il obtenu ? |
2 pts |
| |
|
|
| 16. (1.2.1.1) |
Mentionner 3 points forts et 3 contraintes
ou limites d’une installation photovoltaïque. |
3 pts |
| |
|
|
| 17. (1.2.1.2) |
Pour la Suisse, quelle est la
région présentant les meilleures conditions de vent ? |
1 pt |
| |
|
|
| 18. (1.2.1.2) |
Est-ce que l’énergie grise contenue
dans la construction et le démantèlement d’une éolienne est couverte par sa
production ? Si oui de combien ? |
1 pt |
| |
|
|
| 19. (1.2.1.3) |
Quelle est la principale source
d’énergie utilisée par la pile à combustible ? |
1 pt |
| |
|
|
| 20. (1.2.1.3) |
Certains types de piles à combustible
nécessitent un préchauffage car elles fonctionnent à haute température (120 à 800
°C). Citer deux combustibles primaires utilisables. |
2 pts |
| |
|
|
| 21. (1.2.1.4) |
Quelle est en %, la part moyenne que
représente la production d’électricité d’origine hydraulique qui alimente
notre pays en électricité ? |
1 pt |
| |
|
|
| 22. (1.2.1.4) |
Quelle est l’application de la
turbine Pelton ? |
2 pts |
| |
|
|
| 23. (1.2.1.5) |
Qu’est-ce que un couplage
chaleur-force ? |
1 pt |
| |
|
|
| 24. (1.2.1.6) |
Dans le cas de l’exploitation de la
géothermie dite à " haute énergie ", il est possible de
turbiner un fluide caloporteur pour produire de l’électricité, comment est
valorisée la chaleur résiduelle ? |
1 pt |
| |
|
|
|
|
Technique du bâtiment II (GHI) - Système
technique de bâtiment
|
| 25. (1.3.1.1) |
Quelles sont les questions incontournables
que doit se poser l’exécutant lors de l’établissement du cahier des charges
d’une installation audio ? |
2 pts |
| |
|
|
| 26. (1.3.1.2) |
Quel est l’organisme compétent dans
la réglementation de la détection incendie ? |
1 pt |
| |
|
|
| 27. (1.3.1.2) |
Que peut on dire de la rapidité de
déclenchement d’une détection incendie ? |
1 pt |
| |
|
|
| 28. (1.3.1.2) |
Quelle est la raison d’asservir une
installation de ventilation en cas d’incendie ? |
1 pt |
| |
|
|
| 29. (1.3.1.3) |
Dessiner les symboles suivants : |
2 pts |
| |
Détecteur infrarouge :
Barrière lumineuse :
|
|
| 30. (1.3.2.1) |
Donnez la définition du facteur K et à
quoi sert-il ? |
2 pts |
| |
|
|
| 31. (1.3.2.1) |
Quel est l'indice de dépense
énergétique moyenne en MJ/m2 par an pour le chauffage selon SIA 380/1 et
donner sa définition? |
2 pts |
| |
|
|
| 32. (1.3.2.1) |
Quels sont les facteurs
influant sur le comportement énergétique d'un bâtiment ? |
2 pts |
|
|
|
| 33. (1.3.2.1) |
Citer 2 facteurs de confort
dans un appartement. |
1 pt |
|
|
|
| 34. (1.3.2.2) |
Expliquer en détail, le
fonctionnement de la PAC. |
2 pts |
|
|
|
| 35. (1.3.2.2) |
Citer 2 sources de chaleur que
l’on utilise pour la PAC. |
1 pt |
|
|
|
| 36. (1.3.2.2) |
Qu'est-ce que le coefficient
de performance instantané (COP) d'une PAC ? |
1 pt |
|
|
|
| 37. (1.3.2.2) |
A quoi sert l’appoint sur
une PAC ? |
2 pts |
|
|
|
| 38. (1.3.2.3) |
Donner 4 exemples où il est
nécessaire de mettre une installation de ventilation. |
2 pts |
|
|
|

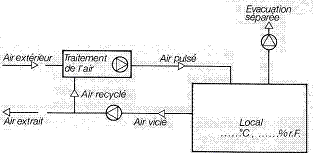

| 39. (1.3.2.3) |
Comment fonctionne cette installation de
conditionnement d’air et à quoi sert la conduite " Air
extrait "?
|
1,5pts |
| |
|
|
| 40. (1.3.2.3) |
Quel est le taux (en m3)de
renouvellement de l’air, la vitesse de l’air à la sortie des grilles de pulsion
et l’humidité relative ? |
1,5pts |
| |
|
|
| 41. (1.3.2.4) |
Dans quels cas appliquent-on la
surpression ? |
1 pt |
| |
|
|
| 42. (1.3.2.4) |
De quel genre
d’installation s’agit-il ? Décrire les composants de ce dessin.
|
2 pts |
| |
|
|
| 43. (1.3.2.4) |
Quelle est l’orientation des capteurs
solaires ? |
1 pt |
| |
|
|
| 44. (1.3.2.4) |
L’ensoleillement n’étant pas
régulier, quelle est la part de production d’eau chaude sanitaire issue des capteurs
solaires ? |
1 pt |
| |
|
|
|
|
Technique du bâtiment II (GHI) - Système
d’automatisation
|
| 45. (1.4.1.1) |
Indiquer 2 avantages d’un automate
programmable par rapport à la logique câblée. |
2 pts |
| |
|
|
| 46. (1.4.1.1) |
A quoi faut-il faire attention lorsque
vous raccordez un capteur sur une carte TOR ? |
2 pts |
| |
|
|
| 47. (1.4.1.1) |
Peut-on utiliser une entrée TOR comme
entrée de comptage ? Justifier votre réponse. |
2 pts |
| |
|
|

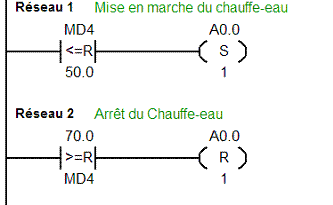

| 48. (1.4.1.1) |
Une commande de chauffe-eau est réalisée
à l’aide d’un automate, elle ne fonctionne pas correctement, quel est
l’erreur de programmation et comment y remédier ? MD4 = Sonde de
température, 0.0 à 100.0 degré
A0.0 = Chauffe-eau
 |
2 pts |
| |
|
|
| 49. (1.4.1.1) |
Quels sont les avantages du
" List " par rapport au langage contact ? |
2 pts |
| |
|
|

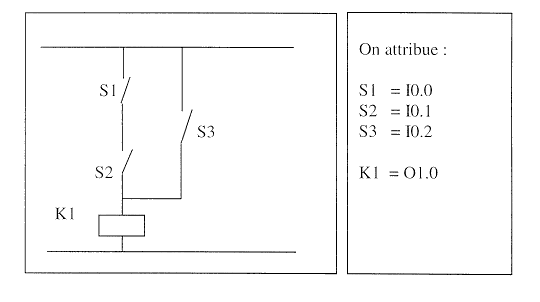

| 50. (1.4.1.1) |
On désire remplacer le
montage suivant par un automate, représenter le programme dans le langage logigramme.
|
3 pts |
| |
|
|
| 51. (1.4.2.1) |
Indiquer 4 exemples de réseau de terrain. |
2 pts |
|
|
|
| 52. (1.4.2.1) |
Indiquer la couleur pour la
lampe de signalisation " Avis d’exploitation ou de marche ". |
0,5 pt |
|
|
|
| 53. (1.4.2.1) |
Placer les réseaux
" Profibus DP ", " Ethernet " et
" KNX/EIB " dans la " pyramide " de communication. |
1,5pts |
|
|
|
| 54. (1.4.2.2) |
Quelle est la distance
maximale entre deux appareils connectés sur un réseau Profibus câblé en cuivre ? |
1 pt |
|
|
|
| 55. (1.4.2.2) |
Comment peut-on augmenter la
longueur d’un réseau ? |
1 pt |
|
|
|
| 56. (1.4.2.2) |
Quel est le principe de la
communication " à évitement de collision " ? |
1 pt |
|
|
|
| 57. (1.4.2.3) |
Quelle est l'utilisation dans
le bus KNX/EIB d'un objet de communication dont la longueur du télégramme est égal à 1
bit, 4 bits, 8 bits, 16 bits ? |
1 pt |
|
|
|
| 58. (1.4.2.3) |
Représenter graphiquement la
topologie maximum d'une installation KNX/EIB. Spécifier les adresses physiques des
différents éléments du schéma. |
3 pts |
|
|
|
| 59. (1.4.2.3) |
Citer les différentes étapes
nécessaires à l’élaboration et à la configuration d’une installation
KNX/EIB ? |
2 pts |
| |
|
|
| 60. (1.4.2.3) |
Quels sont les différents
tests qu’il faut impérativement réaliser pour valider une installation KNX/EIB ? |
1 pt |
| |
|
|
|
|
|
